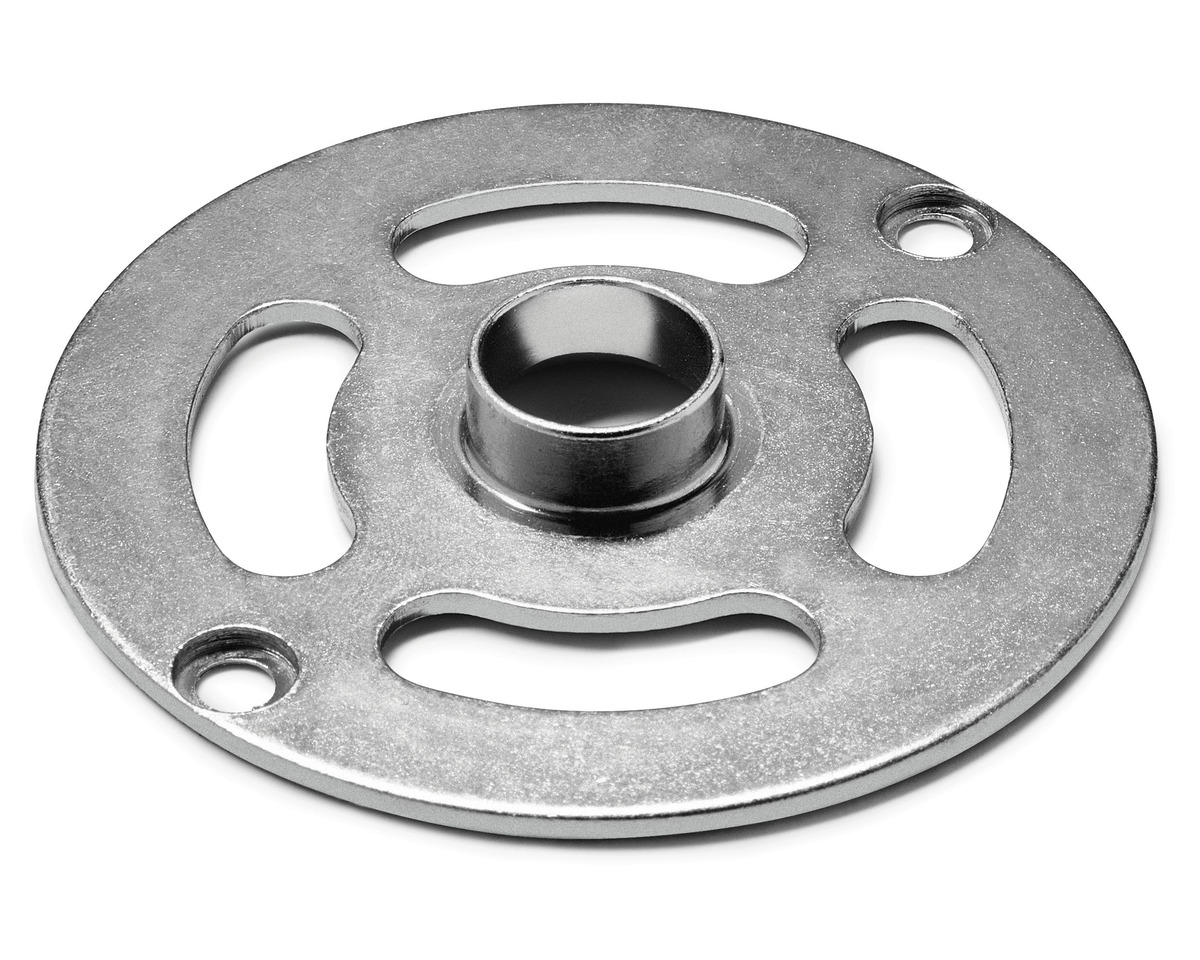

Kopírovací kroužek pro OF 1010, 17mm

Když má vzniknout několik dílů se stejným tvarem nebo když je potřeba vyfrézovat kapsu na zámek či pant přesně tam, kde má být, je šablona nejrychlejší cesta. Kopírovací kroužek je díl, který spojí šablonu s frézkou: nasadí se do základní desky, obepne frézu a svým obvodem se veze po hraně šablony.

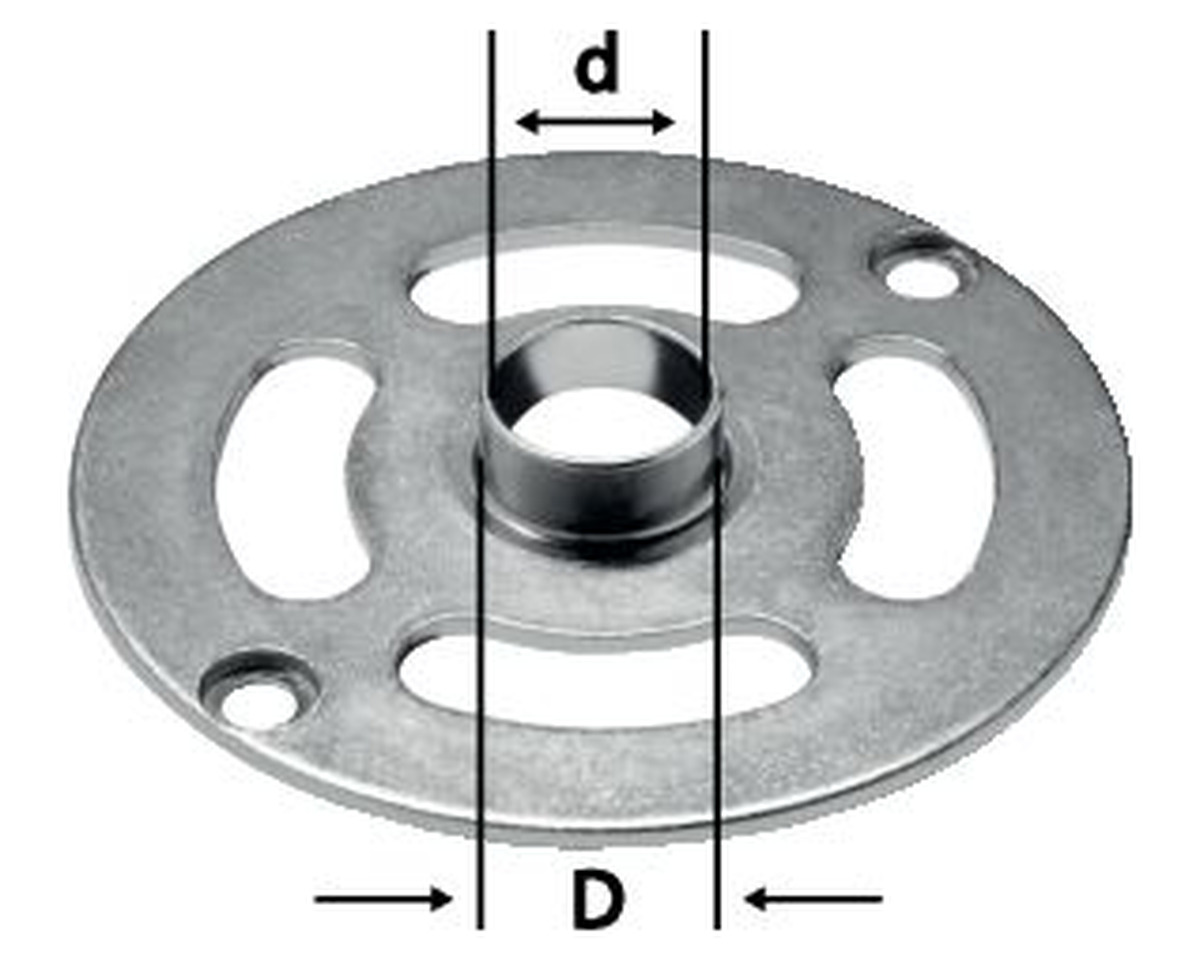

Verze KR-D 17/OF 1010 má vnější průměr 17 mm a vnitřní otvor 14 mm, takže se do ní vejdou frézy do průměru 12 mm. To pokrývá velkou část běžných drážkovacích a tvarových fréz - hodí se pro výřezy na kování, drážky, opakované obrysy dvířek nebo vylehčení v deskách.

Mezi obrysem šablony a hotovým tvarem vzniká odsazení dané rozdílem poloměru kroužku a frézy, se kterým je potřeba počítat už při výrobě šablony. Aby bylo odsazení po celém obvodu stejné, musí být kroužek souosý s frézou. Vystředíte ho středicím trnem 492187 a poté dotáhnete šroubem.

Hlavní vlastnosti:

• Vnější průměr 17 mm: univerzální velikost pro běžné frézovací šablony.
• Vnitřní otvor 14 mm: prostor pro frézy do průměru 12 mm.
• Upevnění šroubem: kroužek se dá vycentrovat a pak pevně zajistit, během práce nemění polohu.
• Vystředění trnem 492187: souosost s frézou zaručí rovnoměrné odsazení obrysu.
• Určeno pro OF 1010: pasuje přímo do základní desky frézky, bez úprav.
• Nízká hmotnost 0,070 kg: nemění vyvážení stroje ani při práci nad hlavou obrobku.

Oblasti použití:

• Snímání frézovacích šablon s horní frézkou OF 1010
• Výřezy pro kování, zámky a panty
• Opakovaná výroba dílů podle vzoru
• Truhlářské a nábytkářské práce

Obsah balení:

• 1 x kopírovací kroužek KR-D 17/OF 1010

Technické parametry:
