Kopírovací kroužek pro OF 1010, 10,8mm

Frézování podle šablony stojí a padá s tím, jak přesně stroj šablonu obkresluje. Kopírovací kroužek se nasadí do základní desky frézky, obepne frézu a svým vnějším obvodem se opírá o hranu šablony. Frézka pak jede po přesně definované dráze a tvar se přenese do obrobku bez ručního vedení.

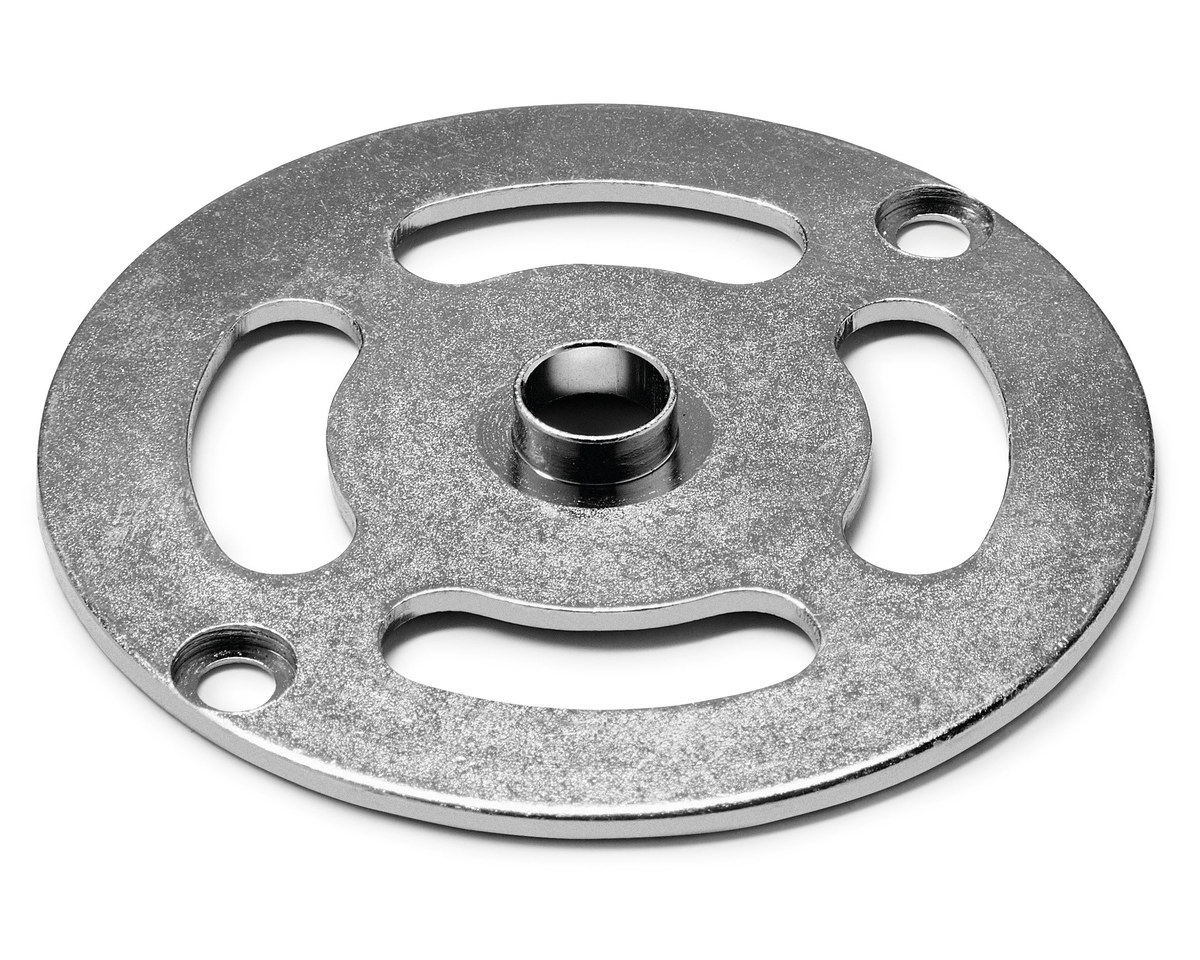

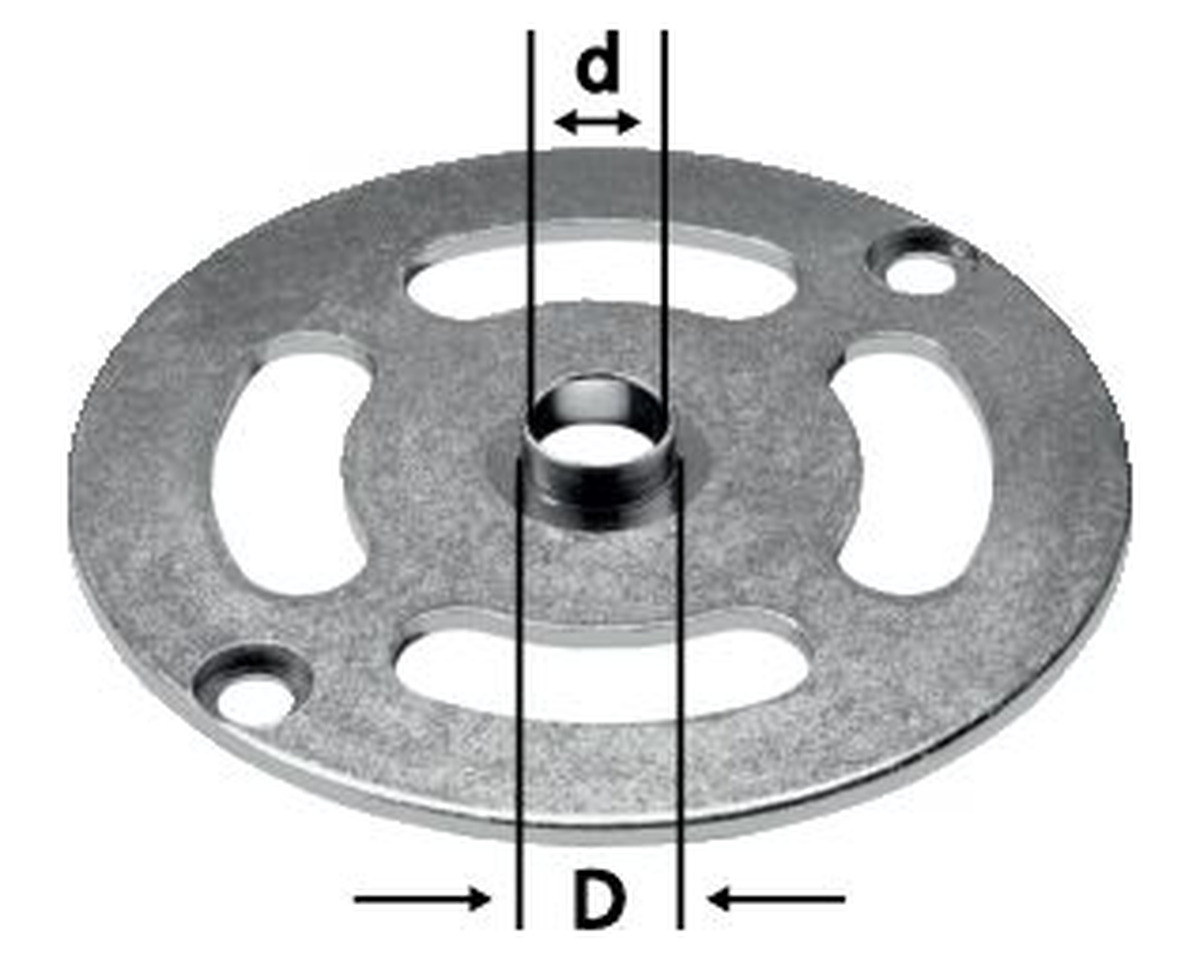

Model KR-D 10,8/OF 1010 má vnější průměr 10,8 mm a vnitřní otvor 7,8 mm, hodí se tedy pro tenké frézy a menší rádiusy. Konkrétně je nutný pro frézování podle šablony se spojovacím systémem VS 600, kde se vyrábějí ozubové a čepové spoje - typicky rohy zásuvek, boky truhel nebo rámové konstrukce nábytku.

Kroužek se v desce frézky zajišťuje šroubem. Aby výsledek seděl, musí být souosý s frézou - k tomu slouží středicí trn 492187, který se vloží do kleštiny, kroužek se podle něj vyrovná a teprve pak se dotáhne. Bez vystředění by měl kroužek na jedné straně jiný odstup než na druhé a šablona by se přenesla zkresleně.

Hlavní vlastnosti:

• Vnější průměr 10,8 mm: malý obvod zvládne i těsné rohy a jemné detaily šablony.
• Vnitřní otvor 7,8 mm: prostor pro tenké frézy používané při jemné práci a spojích.
• Určeno pro OF 1010: pasuje přímo do základní desky této horní frézky.
• Pro spojovací systém VS 600: bez tohoto kroužku nelze podle šablon systému frézovat ozuby a čepy.
• Upevnění šroubem: kroužek drží pevně a nemění polohu ani při delší sérii řezů.
• Vystředění trnem 492187: souosost s frézou zajistí stejnou odsazenost obrysu po celém obvodu.

Oblasti použití:

• Frézování podle šablon s horní frézkou OF 1010
• Ozubové a čepové spoje na spojovacím systému VS 600
• Práce se šablonami spojovacího systému VS 500
• Výroba nábytku a opakovaných dílů podle vzoru

Obsah balení:

• 1 x kopírovací kroužek KR-D 10,8/OF 1010

Technické parametry:
