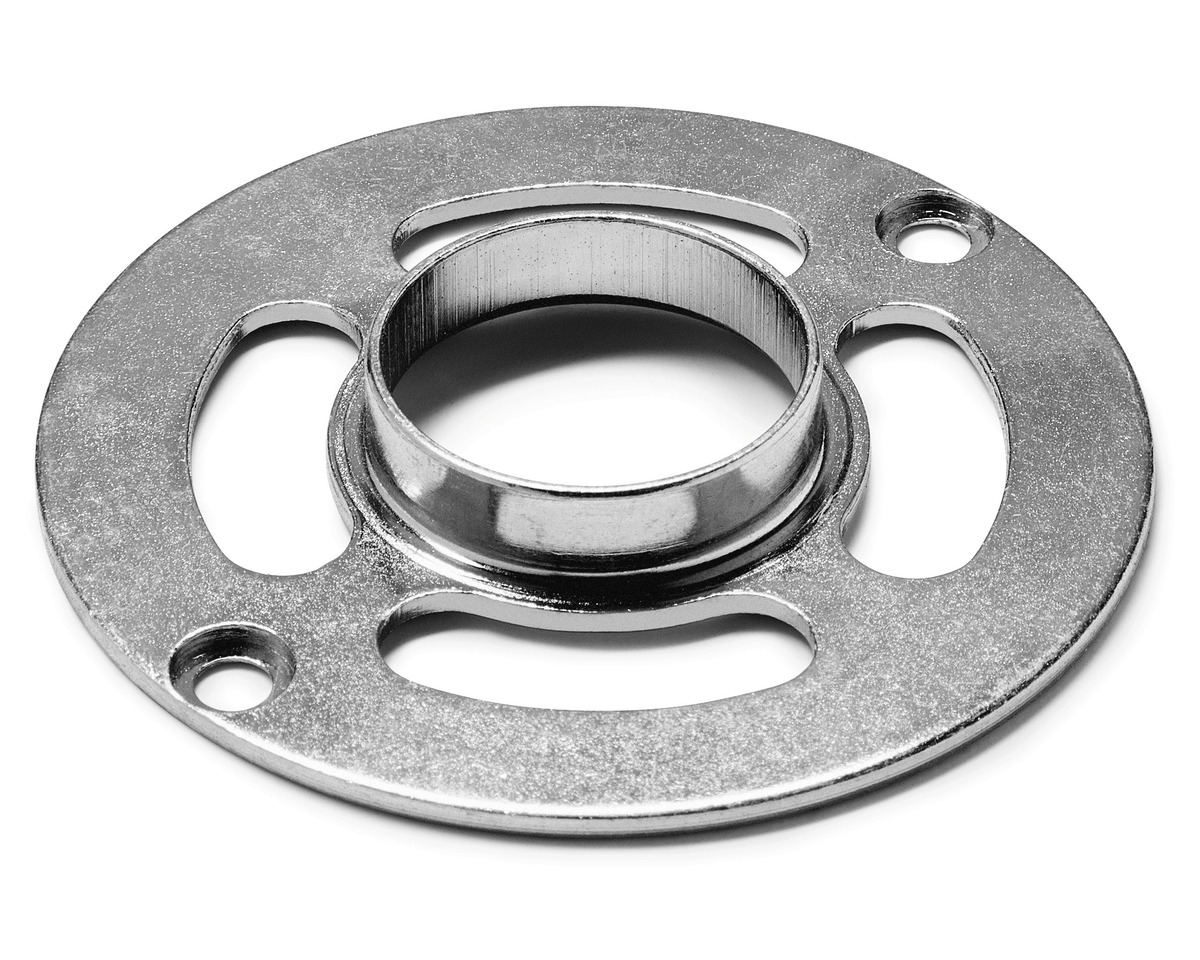

Kopírovací kroužek KR-D 1 /OF 1010

U velkých výřezů a tvarů se vyplatí frézovat podle šablony i tehdy, když jde jen o několik kusů - ruční rozměření a vedení frézky od ruky je pomalejší a méně přesné. Kopírovací kroužek jede po hraně šablony a drží frézu v konstantním odstupu, takže výsledek odpovídá předloze.

KR-D 1 /OF 1010 je v této řadě rozměrově nejvýše: vnější průměr 1" a vnitřní 7/8" pojmou frézy do průměru 27/32". Uplatní se proto u nástrojů, které menšími kroužky neprojdou. Do stolu horní frézky OF 900 nebo OF 1010 se upevňuje šroubem a středicí trn 492187 umožňuje kroužek přesně vystředit, aby byl odstup od šablony po celém obvodu stejný.

Hlavní vlastnosti:

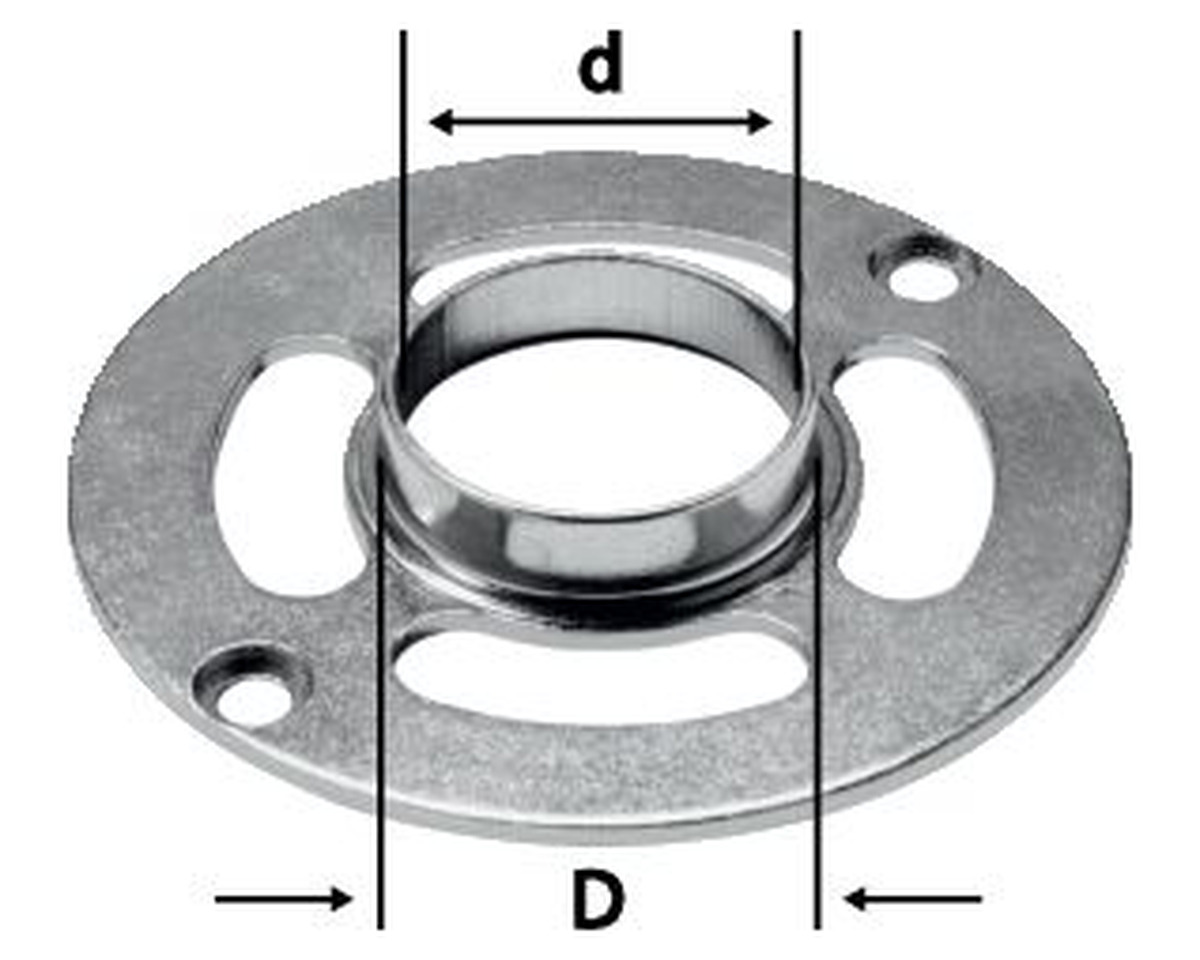

• Vnější průměr 1": určuje odsazení frézy od hrany šablony, se kterým počítáte při jejím zhotovení.
• Vnitřní průměr 7/8": prostor pro frézy do průměru 27/32", tedy i pro objemnější nástroje.
• Upevnění šroubem: kroužek drží ve stole frézky pevně a bez vůle.
• Přesné vystředění: se středicím trnem 492187 nastavíte souosost kroužku a frézy.
• Pro horní frézky OF 900 a OF 1010: rozměrově odpovídá základní desce těchto strojů.

Oblasti použití:

• Snímání frézovacích šablon u větších výřezů
• Frézování podle šablony objemnějšími frézami
• Opakovaná výroba shodných tvarových dílů

Obsah balení:

• 1 x kopírovací kroužek KR-D 1 /OF 1010

Technické parametry:

Kopírovací kroužek KR-D 1 /OF 1010 v kategoriích: Příslušenství
